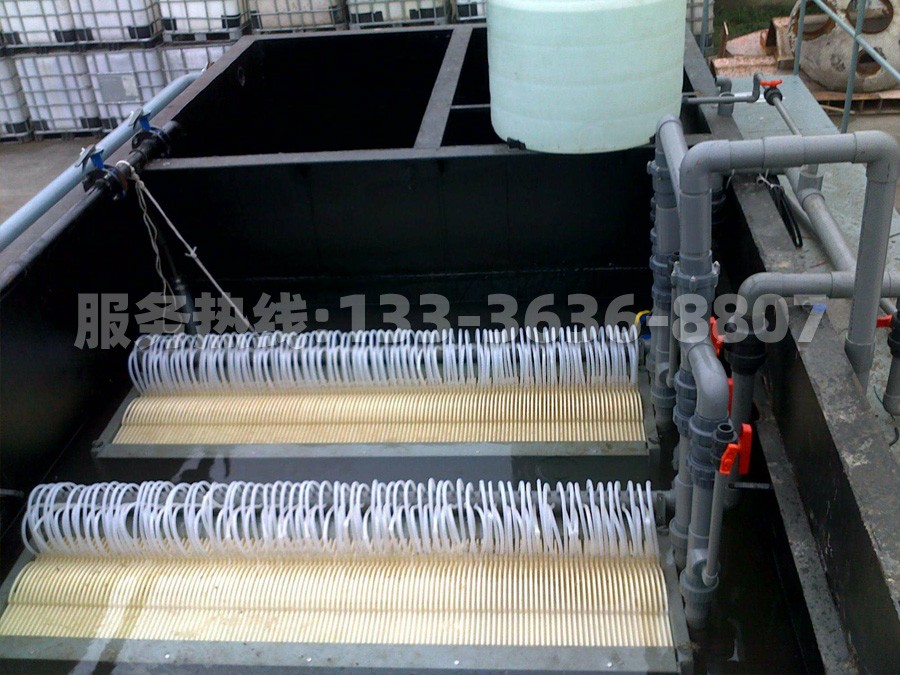

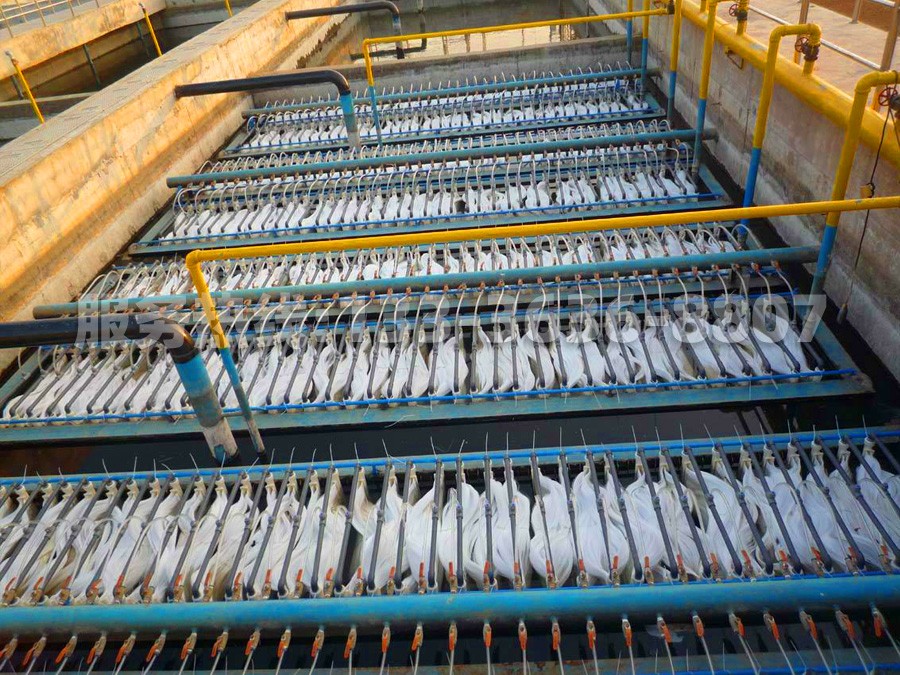

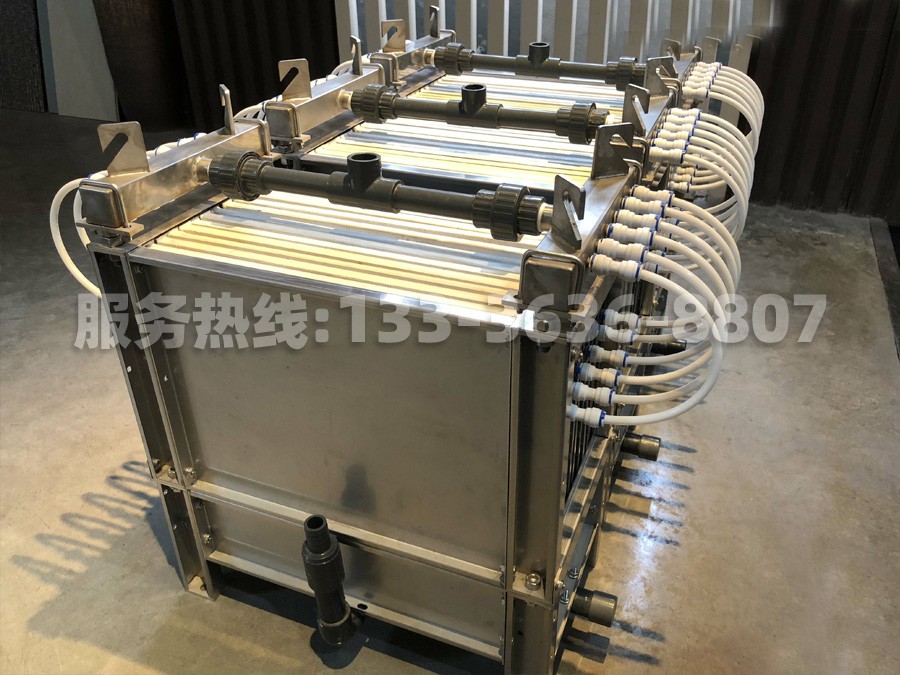

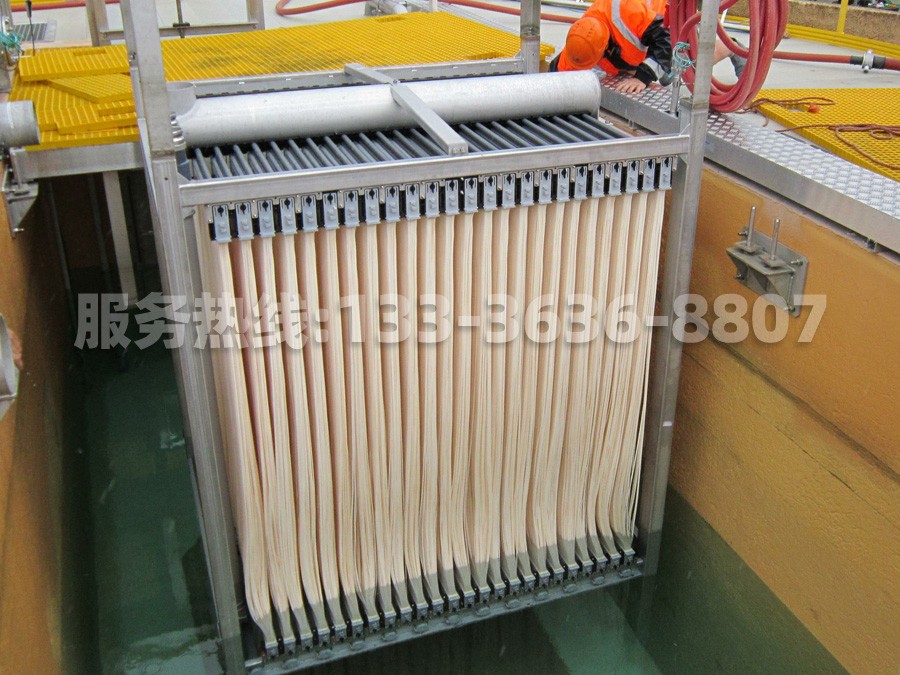

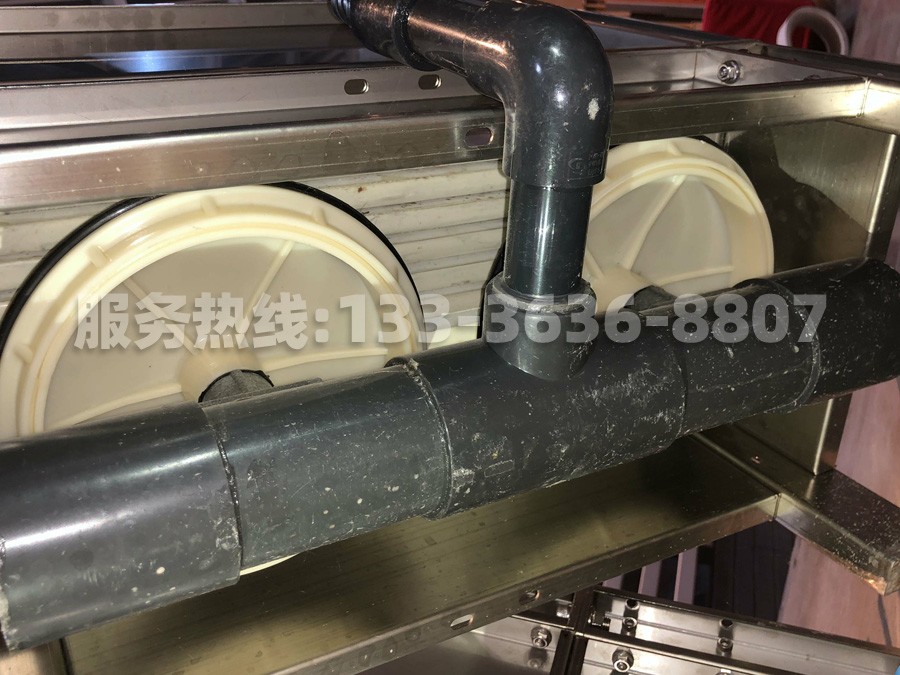

MBR膜结构及可靠性说明参见图：
【MBR膜规格参数】MBR膜型号 | MBR-10 | MBR-15 | MBR-20 |
MBR-25
| |
品牌 | 锦绣山河 | ||||
组件参数 | 有效膜面积 | 10 | 15 | 20 | 25 |
高×宽×厚（mm） | 1040×620×46 | 1540×620×46 | 2000×620×46 | 2000×1250×30 （三菱丽阳MBR膜结构） | |
膜材质 | PVDF（聚偏二氟乙烯)+PET+特种纳米粒子 | ||||
平均孔径 | 0.2um | ||||
膜丝内外径 | 1.9/2.2 mm | 1.5/2.6 mm | |||
两端集水管 | Φ40 mm | ||||
高抗污染（FR）设计 | 膜束之间设有大间距—排污、排气通道 | ||||
接口 | ABS出水接口 | DN15内丝 | |||
使用条件 | 纯水通量 | 80-100 L/㎡.h | |||
设计膜通量 | 10～20 L/㎡.h | ||||
过滤方式 | 负压抽吸过滤 | ||||
建议跨膜压差 | -10至-60KPa | ||||
//最//大跨膜压差 | -80kpa | ||||
适用温度范围 | 5～45 ℃ | ||||
长期耐受pH范围 | 2～12 | ||||
组件平均曝气量 | 5-6 Nm³/h.帘 | ||||
推荐污泥浓度（MLSS） | 6000～10000（Min：3000 Max：12000） | ||||
推荐运行周期 | 产水8分钟，停止2分钟 | ||||
表1-1 锦绣山河MBR膜型号及性能
注：1.对于不同的水质，其设计膜通量会有较大区别，用户应进行充分试验或者咨询我司。
2.纯水通量为一级RO出水为原水，在25℃和0.1MPa条件下的测试数值。
3.L/㎡.h指一平米MBR膜一小时的出水量，单位：升（如：20L/㎡.h ：一平米膜一小时出水20升）
4.双层型的膜组件曝气量为2.5-3Nm³/h.帘
【MBR配套设备选型】
使用帘式膜的MBR系统的其他相关配套设备一般由用户自行准备，本公司可提供设备的选型及设备使用指导手册，请直接致电：13336368807索取。
曝气相关设备 | MBR 专用风机 | ||
空气流量计 | |||
出水相关设备 | 自吸式抽吸泵 | ||
液体流量计 | |||
真空表（压差传感器） | |||
出水电动阀（防虹吸） | |||
膜清洗设备 | 加药箱 | ||
计量泵（可选） | |||
加药漏斗 | |||
污泥回流/外排设备 | 潜污泵 | ||
| 电控设备 | 抽吸泵/风机、阀门控制（PLC 或继电器） |
