钢制无阀滤池
无阀滤池
无阀过滤器
无阀过滤器
无阀过滤器
钢制无阀滤池
钢制无阀滤池
无阀滤池
无阀过滤器
无阀过滤器
无阀过滤器
钢制无阀滤池

钢制无阀滤池

钢制无阀滤池系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。

全国咨询热线:133-3636-8807
钢制无阀滤池-产品详情

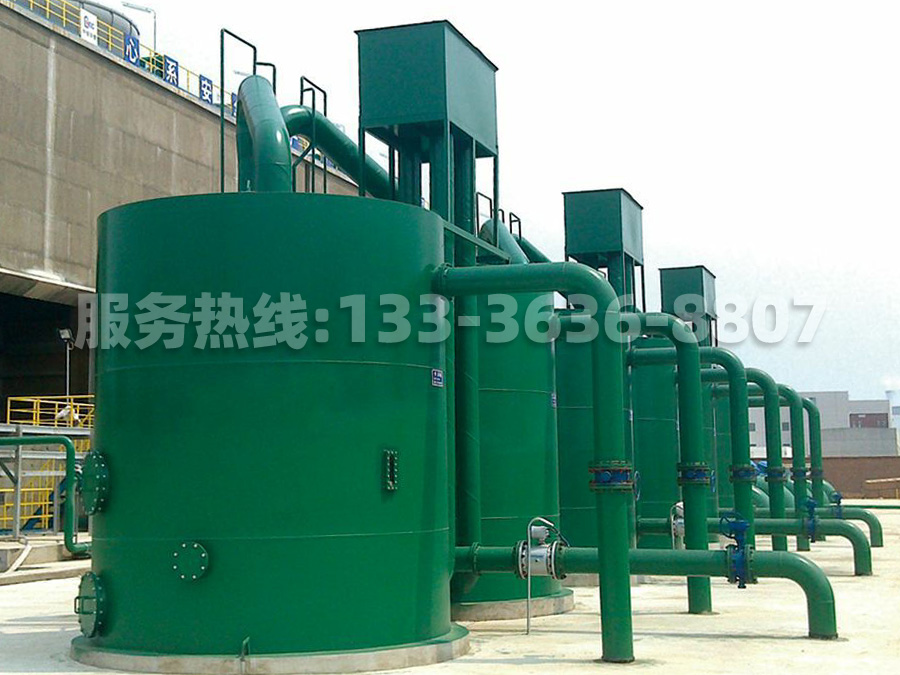

钢制无阀滤池(图1)

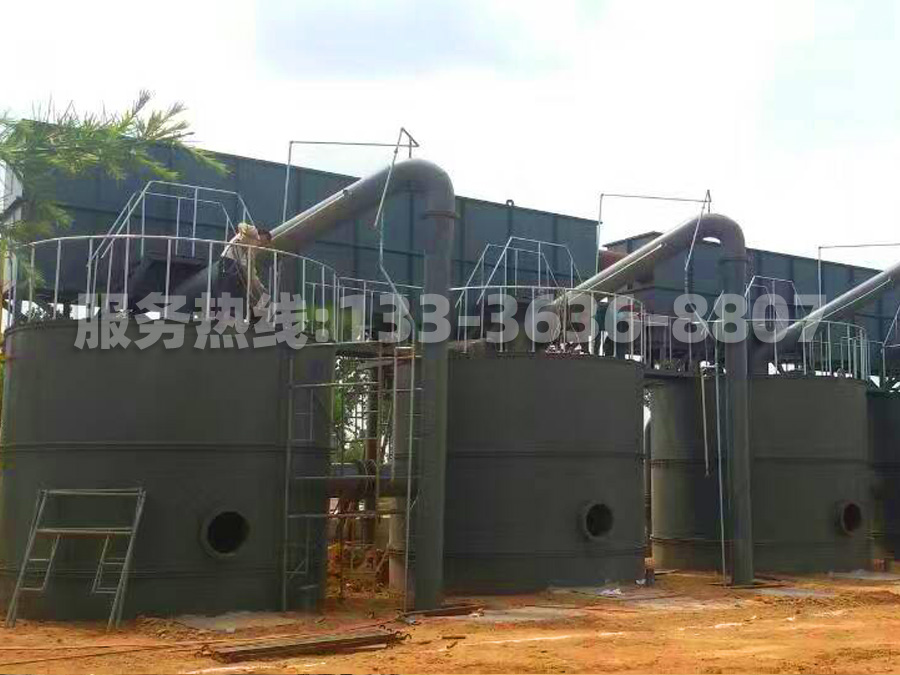

钢制无阀滤池(图2)

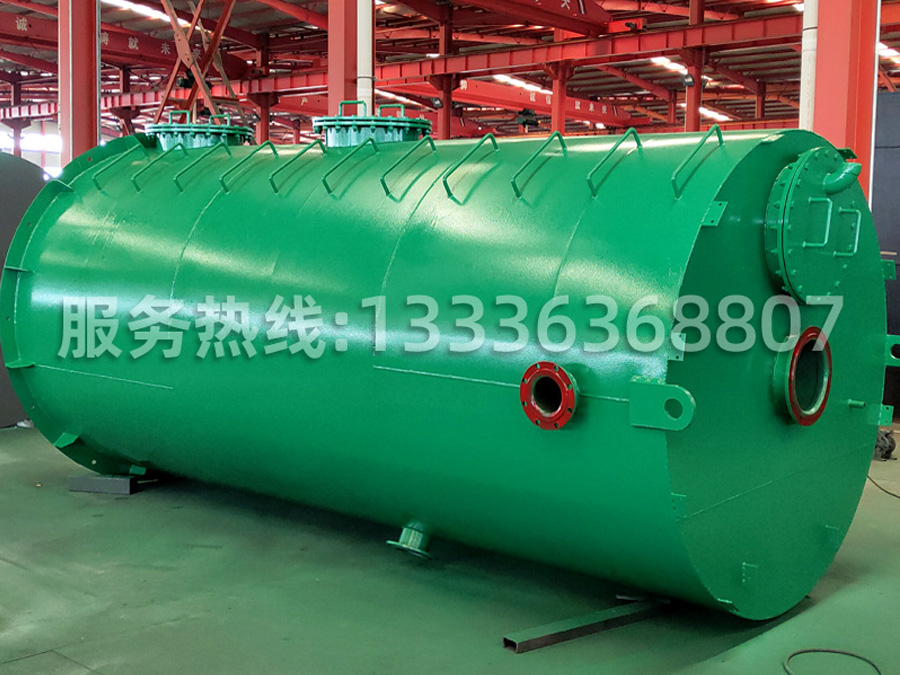

钢制无阀滤池(图3)

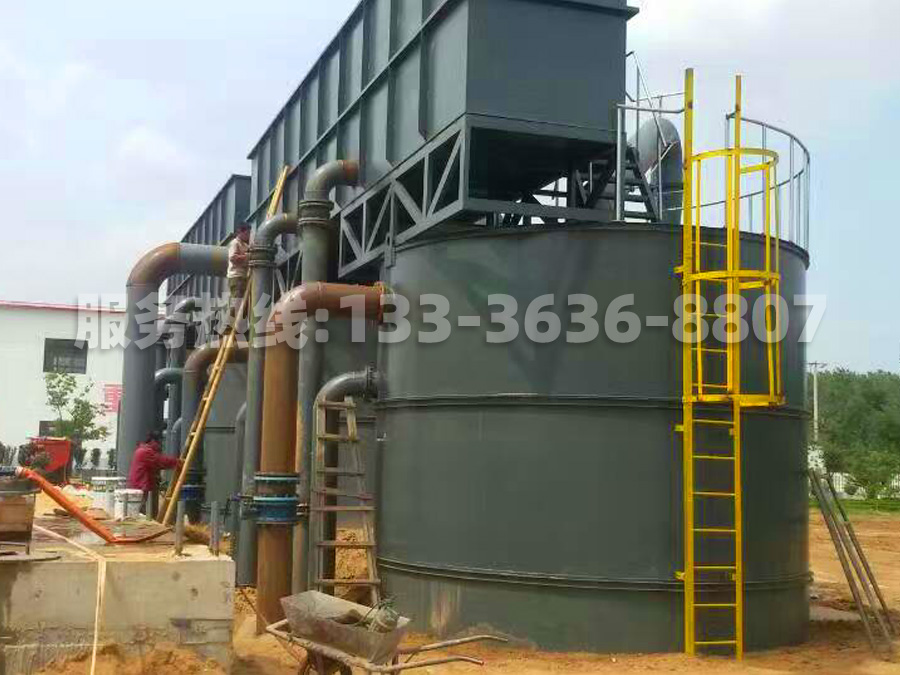

钢制无阀滤池(图4)

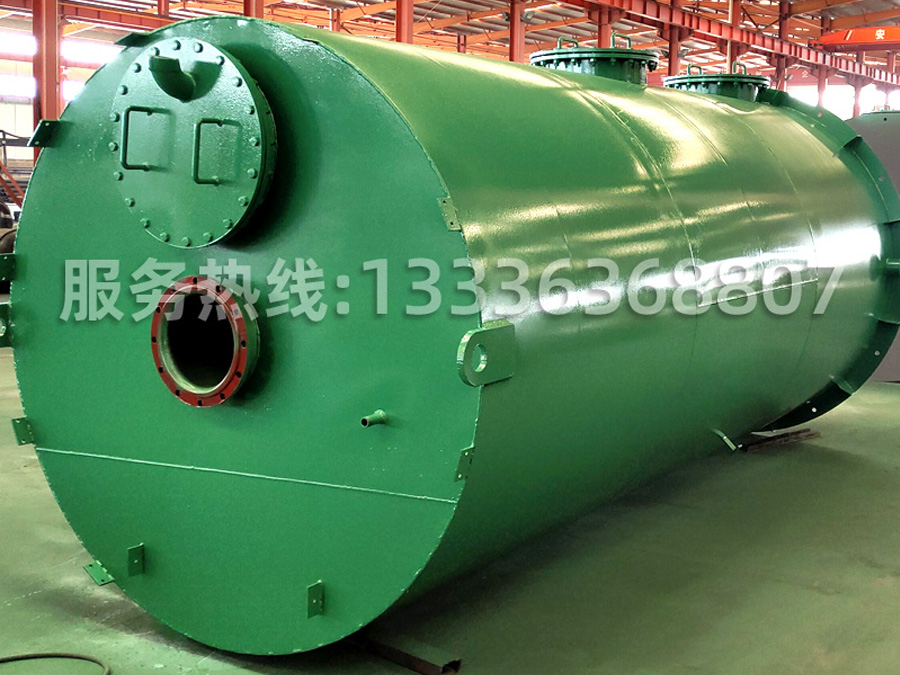

钢制无阀滤池(图5)

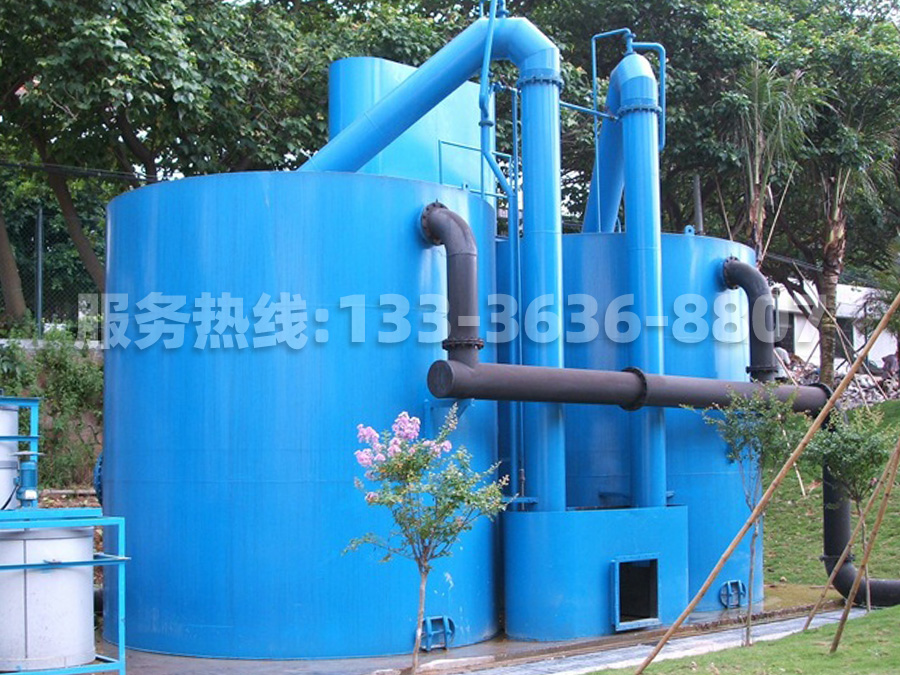

钢制无阀滤池(图6)

钢制无阀滤池(图7)

钢制无阀滤池(图8)钢制无阀滤池(图9)



钢制无阀滤池(图10)

钢制无阀滤池(图11)


无阀过滤器特点

1、本款无阀虹吸式过滤器是国内早不用阀门和控制仪表,巧妙地利用虹吸原理实现自动运行的无阀过滤装置,相比其他过滤设备,具有不用人工操作、能耗少、运行费用低、安全可靠、管理方便等优点。



2、山东锦绣山河无阀虹吸式过滤器由配水箱、过滤器、U型进水水管、排水箱等组装成一体,结构紧凑,用户只需要按要求做好设备基础和接通进出水管后,即可投入运行。



3、由碳钢制造(或根据用户要求),防腐严格,加工精度高,安装方便。



主要用途

 1、用于石油、化工、冶金、电力、炼油、轻工、纺织等工业循环冷却水的旁滤处理;

 2、用于地表水净化,地下水除铁除锰;

 3、用于城市、乡镇自来水厂的过滤处理;

 4、用于软化、除盐处理的前处理;

 5、用于游泳池、喷泉水景的净化处理;

 6、用于生产废水去除悬浮物,有机污水经生化处理,二次沉淀池处理后的后续过滤等。

产品介绍

钢制无阀滤池(图12)

   钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤是一种理想的水处理设备。

  重力式无阀过滤器/无阀滤池是一种不需要阀门的快滤池,在运行的过程中,出水的水位保持恒定不变,进水的水位则随着滤层水头损失阀增加而不断在吸管内上升,当水位上升到虹吸管管顶,并形成虹吸时,就开始自动滤层反冲洗,冲洗掉废水沿虹吸管排出池外。

  重力式无阀过滤器/无阀滤池的进水、出水、冲洗及排水均不用阀门,靠水力作用自动运行,运行费用低,管理方便,安全自动化,设备一体化,进水箱、过滤器、反冲洗水箱等组装一体,结构紧凑,用户只需按要求做设备基础和接通进出水管即可投入运行。同时,该过滤器系列产品均装有顶盖,卫生防护条件好,可以露天设置,与钢筋混凝土滤池相比自重小,采用沥青砂柔性基础。

  根据多年来在各个工程成功运行经验和各用户反馈意见、结合多年生产经验,不断更新完善,研制出了改进型第三代重力式无阀过滤器。



【工作原理】:

  原水由进水管送入滤池,经过滤池层自上而下地过滤,清水即从连通管注入存水箱内贮存,水箱充满后,水通过出水管入清水池管入清水池。



滤层不断截留悬浮物,造成滤层阻力的逐渐增加,因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时,水自该管中落下,通过抽气管借以带走虹吸下降管中的空气,当真空度达到一定值时,便发生虹吸作用。



这时水管中的水自下而上地通过滤层,对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时,空气进入虹吸管,破坏虹吸作用。滤池反冲洗结束,进入下一周期工作。因此重力式无阀过滤器无需象其它过滤器那样,必须设置反冲洗泵和反冲洗水塔。
钢制无阀滤池(图13)

技术参数

  1、平均滤速:10米/小时

  2、平均反冲洗强度:15升/米2·秒

  3、反冲洗历时:5分钟

  4、期终水头损失值:1.50米、1.70米、1.90米(三档任选)

  5、反冲洗膨胀高度:700×40%外加100mm安全高

  6、滤料层高度:700mm承托层厚度270mm

  7、进水浊度:不大于20度(用于地表水净化)

  8、出水浊度:不大于3度(用于地表水净化)钢制无阀滤池(图13)

滤料的技术要求

   重力式无阀滤池的滤料应符合建设部部颁标准GJ24.1-88的规定。
   1、石英砂滤料的破碎率和磨损率之和不应大于1.5%,密度不应小于2.55g/cm3;
   2、石英砂滤料应不含可见泥土、云母和有机杂质,滤料的水浸出液应不含有毒物质。含泥量不应大于1%,密度小于2g/cm3的轻物质含量不应大于0.2%;
   3、石英滤料的灼烧减量不应大于0.7%,盐酸可溶率不应大于3.5%;
   4、石英滤料的有效粒径和不均匀系数由使用单位确定,亦可提出条件由本厂提供。
八、滤料和承托料的铺料方法
   1、重力式无阀滤池安装完毕以后,先将杂物全部清除干部,然后在过滤器内壁按承托料和滤料的各层顶高画水平线,作为铺料高度标记。仔细检查不同粒径范围的承托料,按其粒径范围,从大到小依次清洗,以备铺装。
   2、铺料从下一层承托料上站立或行走,宜站在木板上操作,在一层铺料完线后才能铺装上层。无阀滤池每层承托料的厚度应准确、均匀用刮板刮水平。高度应与铺装高度水平线相吻合。
   3、承托料全部分层铺装后,再铺装滤料。无阀滤池滤料层的铺装高度也应与滤料层顶面高度水平相吻合,并且用刮板刮至水平。钢制无阀滤池(图13)

设备安装说明

   1、要求无阀虹吸式过滤器设备基础施工水平,在设备就位时应再找水平一次,以确保设备安装平稳,设备与基础预埋钢板采用焊接。
   2、配水箱与过滤器顶板支梁采用螺栓连接,以便将两个堰口调至相同的水平标高,以保证配水均匀。
   3、安装虹吸管系统的法兰接口和丝扣连接应做到不漏气,应严格注意虹及辅助管顶部的控制标高。
   4、除设备内应作特强防腐处理外,待设备安装完毕后,还应对设备外壁作防腐处理,外防腐颜色可由用户选定。钢制无阀滤池(图13)

无阀过滤器选型

钢制无阀滤池(图17)
